Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥：氣動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金，公稱壓力 PN16~PN63，閥體材料為碳素鋼的閘閥。
Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
|
Z6s41H-16C |
16 |
1.6 |
≤200 |
|
Z6s41Y-16C |
|
Z6s41Y-16I |
≤390 |
|
Z6s41Y-16P |
≤200 |
|
Z6s41Y-16R |
|
Z6s41H-25 |
25 |
2.5 |
≤200 |
|
Z6s41Y-25 |
|
Z6s41Y-25I |
≤390 |
|
Z6s41Y-25P |
≤200 |
|
Z6s41Y-25R |
|
Z6s41H-40 |
40 |
4.0 |
≤200 |
|
Z6s41Y-40 |
|
Z6s41Y-40I |
≤390 |
|
Z6s41Y-40P |
≤200 |
|
Z6s41Y-40R |
|
Z6s41H-63 |
63 |
6.3 |
≤200 |
|
Z6s41H-63 |
|
Z6s41H-63I |
≤390 |
|
Z6s41H-63P |
≤200 |
|
Z6s41H-63R |
返回頁首
Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥零部件材料
|
型號 |
材料 |
|
閥體、閥蓋 |
閘板 |
閥座 |
閥桿 |
|
Z6s41H-16C |
碳鋼碳鋼 |
碳鋼+鉻鋼或鈷鉻鎢 |
鉻鋼 |
|
Z6s41Y-16C |
|
Z6s41Y-16I |
鉻鉬鋼 |
鉻鉬鋼+鈷鉻鎢 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鉬釩鋼 |
|
Z6s41Y-16P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼 |
|
Z6s41Y-16R |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼 |
|
Z6s41H-25 |
碳鋼碳鋼 |
碳鋼+鉻鋼或鈷鉻鎢 |
鉻鋼 |
|
Z6s41Y-25 |
|
Z6s41Y-25I |
鉻鉬鋼 |
鉻鉬鋼+鈷鉻鎢 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鉬釩鋼 |
|
Z6s41Y-25P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼 |
|
Z6s41Y-25R |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼 |
|
Z6s41H-40 |
碳鋼碳鋼 |
碳鋼+鉻鋼或鈷鉻鎢 |
鉻鋼 |
|
Z6s41Y-40 |
|
Z6s41Y-40I |
鉻鉬鋼 |
鉻鉬鋼+鈷鉻鎢 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鉬釩鋼 |
|
Z6s41Y-40P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼 |
|
Z6s41Y-40R |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼 |
|
Z6s41H-63 |
碳鋼碳鋼 |
碳鋼+鉻鋼或鈷鉻鎢 |
鉻鋼 |
|
Z6s41H-63 |
|
Z6s41H-63I |
鉻鉬鋼 |
鉻鉬鋼+鈷鉻鎢 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鉬釩鋼 |
|
Z6s41H-63P |
鉻鎳鈦鋼 |
鉻鎳鈦鋼+鈷鉻鎢 |
鉻鎳鈦鋼 |
|
Z6s41H-63R |
鉻鎳鉬鈦鋼 |
鉻鎳鉬鈦鋼+鈷鉻鎢 |
鉻鎳鉬鈦鋼 |
返回頁首

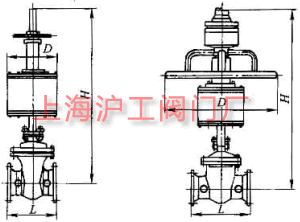

Z6s41H、Z6s41Y 型 PN16 法蘭連接氣動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
H |
重量/kg |
|
50 |
250 |
300 |
1051 |
71 |
|
80 |
280 |
300 |
1281 |
138 |
|
100 |
300 |
300 |
1321 |
180 |
|
150 |
350 |
300 |
1780 |
299 |
|
200 |
400 |
300 |
1853 |
446 |
|
250 |
450 |
300 |
2371 |
613 |
|
300 |
500 |
700 |
2402 |
907 |
|
350 |
550 |
420 |
2991 |
1138 |
|
400 |
600 |
420 |
3000 |
1767 |
|
500 |
700 |
420 |
3364 |
2627 |
返回頁首
Z6s41H、Z6s41Y 型 PN25 法蘭連接氣動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
H |
重量/kg |
|
80 |
280 |
360 |
1082 |
120 |
|
100 |
300 |
360 |
1176 |
148 |
|
150 |
350 |
435 |
1482 |
281 |
|
200 |
400 |
535 |
1788 |
478 |
|
250 |
450 |
535 |
1710 |
554 |
|
300 |
500 |
640 |
2413 |
816 |
|
400 |
600 |
785 |
2983 |
1443 |
返回頁首
Z6s41H、Z6s41Y 型 PN40 法蘭連接氣動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
H |
重量/kg |
|
50 |
216 |
320 |
1085 |
108 |
|
80 |
283 |
320 |
890 |
223 |
|
100 |
305 |
320 |
890 |
225 |
|
150 |
403 |
300 |
1876 |
466 |
|
200 |
419 |
300 |
2240 |
732 |
|
300 |
502 |
420 |
2400 |
1158 |
返回頁首
Z6s41H、Z6s41Y 型 PN63 法蘭連接氣動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
H |
重量/kg |
|
50 |
250 |
400 |
1155 |
216 |
|
80 |
310 |
400 |
1305 |
376 |
返回頁首
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Z6s41H、Z6s41Y 型 PN16~PN63 法蘭連接氣動楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
